3NP1143-1DA21

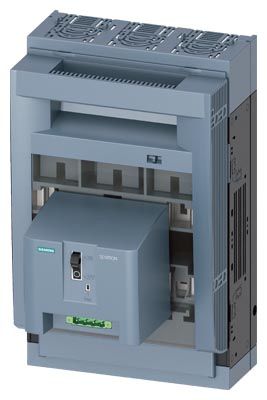

Poistkový odpínač

«
3NP1143-1DA21
Popis produktu:
veľkosť 1, 3-pól. prevedenie so signalizáciou stavu poistiek MFM, AC 24÷690 V / DC 24÷440 V, pre montáž na montážnu dosku, strmeňové svorky
Objednávací kód: 3NP1143-1DA21
EAN: 4011209761407
Merná jednotka ks
Poslať otázku k produktu

Elektrické parametre

Menovitý pracovný prúd250 A
Menovité pracovné napätie690 V
Menovité pracovné napätie DC250 V
Menovité impulzné výdržné napätie8 kV
Dohodnutý tepelný prúd250 A
Menovite podmienený skratový prúd (efektívna hodnota) AC 690 V100 kA
Menovité izolačné napätie690 V
Menovitý kmitočet50 Hz
Straty bez poistkovej vložky / In24 W
Max. straty poistkovej vložky23 W
Ovládanie počtom pólov3
Krytie spredu, prístroj zabudovaný, veko otvorenéIP20
Krytie spredu, prístroj zabudovaný, veko zatvorenéIP40

Fyzické parametre

Počet pólov3
SignalizáciaÁNO
Veľkosť poistkovej vložky0, 1

Mechanické parametre

Mechanická trvanlivosť1600 cyklov

Rozmery

Šírka (netto)183,7 mm
Výška (netto)306 mm
Hĺbka (netto)192,8 mm
Hmotnosť (netto)2,63 kg
Základné balenie1 ks
Rozstup prípojníc60 mm
Skupinové balenie- ks
Pripojovací prierez min.70 mm2
Pripojovací prierez max.190 mm2

Pracovné podmienky

Teplota okolia max.55 °C
Max. nadmorská výška2000 m

Príslušenstvo

Diaľková signalizácia polohy vekaÁNO
Diaľková signalizácia stavu poistiekANO
Svetelná signalizácia stavu poistiekNIE

Colné dáta

Colný zoznam85362090
Pôvod tovaruCZ
ALN
ECCNEAR99

Databázové dáta

PCK5863
