3NP1153-1DA22

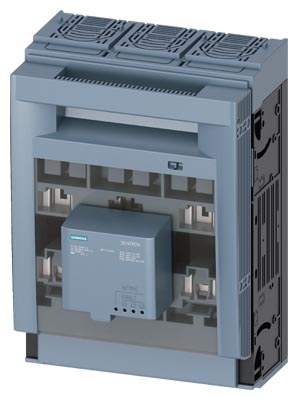

Poistkový odpínač

«
3NP1153-1DA22
Popis produktu:
veľkosť 2, 3-pól. prevedenie so signalizáciou stavu poistiek EFM10, AC 230÷690 V, pre montáž na montážnu dosku, strmeňové svorky
Objednávací kód: 3NP1153-1DA22
EAN: 4011209765573
Merná jednotka ks
Poslať otázku k produktu

Elektrické parametre

Menovitý pracovný prúd400 A
Menovité pracovné napätie690 V
Menovité impulzné výdržné napätie8 kV
Dohodnutý tepelný prúd400 A
Menovite podmienený skratový prúd (efektívna hodnota) AC 690 V100 kA
Menovité izolačné napätie690 V
Menovitý kmitočet50 Hz
Straty bez poistkovej vložky / In42 W
Max. straty poistkovej vložky34 W
Ovládanie počtom pólov3
Krytie spredu, prístroj zabudovaný, veko otvorenéIP20
Krytie spredu, prístroj zabudovaný, veko zatvorenéIP40

Fyzické parametre

Počet pólov3
SignalizáciaÁNO
Veľkosť poistkovej vložky1, 2

Mechanické parametre

Mechanická trvanlivosť1000 cyklov

Rozmery

Šírka (netto)209,4 mm
Výška (netto)306 mm
Hĺbka (netto)161,6 mm
Hmotnosť (netto)4,35 kg
Základné balenie1 ks
Rozstup prípojníc60 mm
Skupinové balenie- ks
Pripojovací prierez min.120 mm2
Pripojovací prierez max.300 mm2

Pracovné podmienky

Teplota okolia max.55 °C
Max. nadmorská výška2000 m

Príslušenstvo

Diaľková signalizácia polohy vekaÁNO
Diaľková signalizácia stavu poistiekNE
Svetelná signalizácia stavu poistiekÁNO

Colné dáta

Colný zoznam85362090
Pôvod tovaruCZ
ALN
ECCNEAR99

Databázové dáta

PCK5863
