3NP1163-1BC12

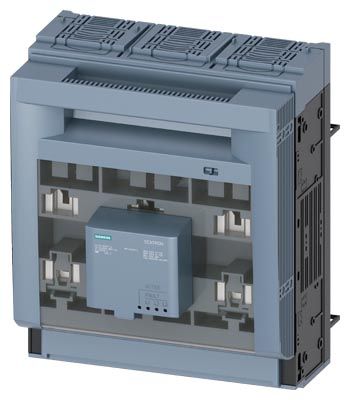

Poistkový odpínač

Popis produktu:

veľkosť 3, 3-pól. prevedenie so signalizáciou stavu poistiek EFM10, AC 230÷690 V, pre montáž na prípojnice, rozstup 60mm, skrutkové svorky

Poslať otázku k produktu

Elektrické parametre
Menovitý pracovný prúd	630 A
Menovité pracovné napätie	690 V
Menovité impulzné výdržné napätie	8 kV
Dohodnutý tepelný prúd	630 A
Menovite podmienený skratový prúd (efektívna hodnota) AC 690 V	100 kA
Menovité izolačné napätie	690 V
Menovitý kmitočet	50 Hz
Straty bez poistkovej vložky / In	90 W
Max. straty poistkovej vložky	48 W
Ovládanie počtom pólov	3
Krytie spredu, prístroj zabudovaný, veko otvorené	IP20
Krytie spredu, prístroj zabudovaný, veko zatvorené	IP40
Fyzické parametre
Počet pólov	3
Signalizácia	ÁNO
Veľkosť poistkovej vložky	2, 3
Mechanické parametre
Mechanická trvanlivosť	1000 cyklov
Rozmery
Šírka (netto)	249,4 mm
Výška (netto)	306 mm
Hĺbka (netto)	195,7 mm
Hmotnosť (netto)	6,98 kg
Základné balenie	1 ks
Rozstup prípojníc	60 mm
Skupinové balenie	- ks
Pripojovací prierez min.	120 mm2
Pripojovací prierez max.	300 mm2
Pracovné podmienky
Teplota okolia max.	55 °C
Max. nadmorská výška	2000 m
Príslušenstvo
Diaľková signalizácia polohy veka	ÁNO
Diaľková signalizácia stavu poistiek	ANO
Svetelná signalizácia stavu poistiek	ÁNO
Colné dáta
Colný zoznam	85362090
Pôvod tovaru	CZ
AL	N
ECCN	EAR99
Databázové dáta
PCK	5863
